产品结构设计中的静电防护（ESD）与结构补强整合策略

在现代电子产品的开发过程中，结构设计不仅需要满足机械强度、美观和装配要求，还必须高度重视静电防护（ESD）设计。静电放电是电子元器件的主要杀手之一，不当的结构设计可能导致ESD事件频繁发生，严重影响产品可靠性和使用寿命。为实现轻薄化、小型化，产品结构常需进行补强设计，而补强措施有时会与ESD防护要求产生矛盾或关联。因此，将ESD防护理念与结构补强措施有机结合，是提升产品整体质量的关键。

一、 结构设计中的ESD风险点分析
在产品结构上，ESD风险主要集中于以下几个环节：

1. 外露金属部件：如接口外壳、装饰条、按键等，若未良好接地，易成为静电注入点。
2. 缝隙与孔洞：外壳接合处的缝隙、散热孔、扬声器孔等，可能为静电放电提供路径，直接或间接耦合至内部电路。
3. 绝缘材料的使用：某些结构补强或装饰用的绝缘材料（如塑料支架、绝缘涂层）若处理不当，可能积聚静电荷，导致突然放电。
4. 内部布局：加强筋、金属支架等补强结构若靠近敏感电路且未接地，可能形成寄生电容或改变电场分布，影响ESD性能。

二、 ESD防护的结构设计原则

1. 接地与搭接策略：所有外露的导电部件（包括用于补强的金属件）应通过低阻抗路径连接到产品的公共接地点或接地平面，确保静电电荷能快速泄放。结构设计时需预留可靠的接地触点或弹片安装位置。
2. 缝隙与孔洞管理：尽量减少不必要的缝隙。对于必需的缝隙或孔洞，可通过增加缝隙深度（形成迷宫结构）、使用导电泡棉或弹片进行屏蔽、在内部设置隔离挡板等方式，阻断或引导ESD路径，使其远离敏感区域。
3. 材料选择与表面处理：在需要补强且靠近电路的区域，优先选用具有静电耗散特性的材料（表面电阻率在10^5~10^9 Ω/sq）。对于绝缘的补强结构，可考虑表面涂覆防静电涂层，或通过设计保持与敏感元件的安全距离。

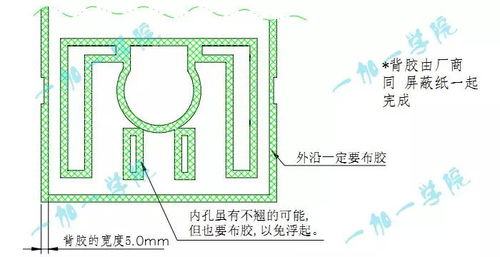

4. 屏蔽与隔离：利用金属屏蔽罩（同时可作为结构补强件）将核心电路模块包围，并为屏蔽罩提供良好的接地。这既能增强机械强度，又能提供优秀的电场屏蔽和ESD防护。

三、 结构补强与ESD防护的协同设计

1. 补强件的双重功能设计：将金属加强板、支架、中框等补强件同时设计为接地和屏蔽元件。例如，在手机或平板的中框（通常为金属）上精心设计接地触点，使其成为整机ESD接地骨架和主要的受力结构件。
2. 布局优化：在进行结构补强布局时，进行ESD仿真或评估，避免补强件在电路板上方形成“天线”或改变关键信号线的回流路径。必要时，可在补强件与电路板之间增加绝缘层（但需评估静电荷积聚风险）或接地屏蔽层。
3. 接合处处理：外壳的接合处（如上下盖）是强度和ESD的薄弱点。除了通过卡扣、螺丝进行机械补强外，应在接合面使用导电衬垫、导电漆或多点接地连接，确保整个外壳电气的连续性，防止静电从缝隙侵入。
4. 测试验证：在结构设计定型前，必须对工程样机进行完整的ESD测试（如接触放电、空气放电等），重点关注经过补强设计和修改的区域。根据测试结果调整接地策略、材料或结构细节，直至通过标准要求。

四、
产品结构设计中的静电防护（ESD）与结构补强并非孤立的任务。优秀的设计工程师应以系统化的思维，在设计的初始阶段就将ESD要求纳入结构方案，巧妙地将补强部件转化为ESD防护体系的一部分。通过精心的材料选择、接地设计、屏蔽整合和布局优化，完全可以在确保产品机械坚固耐用的构筑起一道有效的静电防线，从而大幅提升电子产品的可靠性和市场竞争力。
